　　龙门吊起重机质量保证措施


　　1、龙门吊结构

序号	项   目	简     图	允许偏差（㎜）

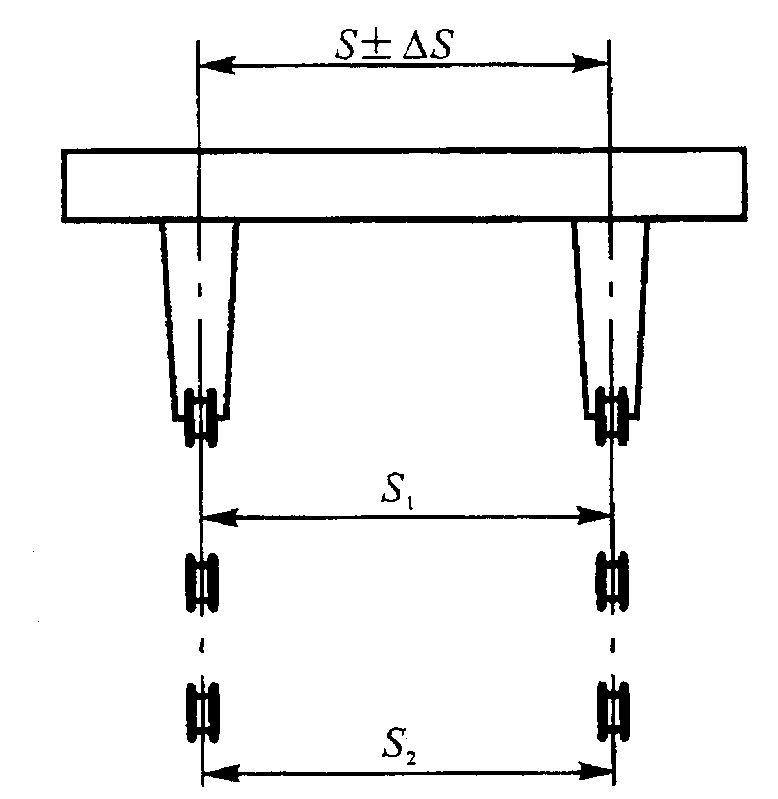

1	1、由车轮量出的起重机跨度S1，S2 跨度相对差│S1,S2│ 2、由桥架量出的起重机跨度S3，S4 跨度相对差│S3,S4│		1、S≤26m： △S=8 │S1-S2│≤8 2、S≤26m： △S=4 │S3-S4│≤4

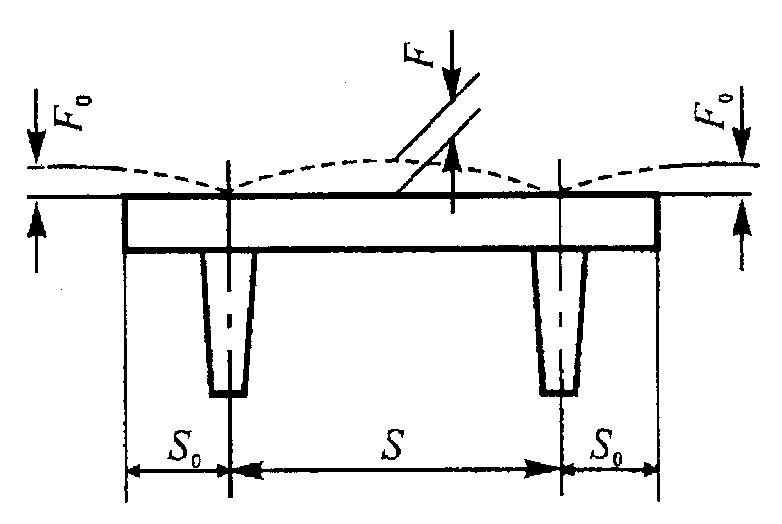

2	架设完成后的主梁上拱度（在承轨梁上盖板测量）		F=(0.9/1000-1.4/1000)S FO=(0.9/350-1.4/1000)So

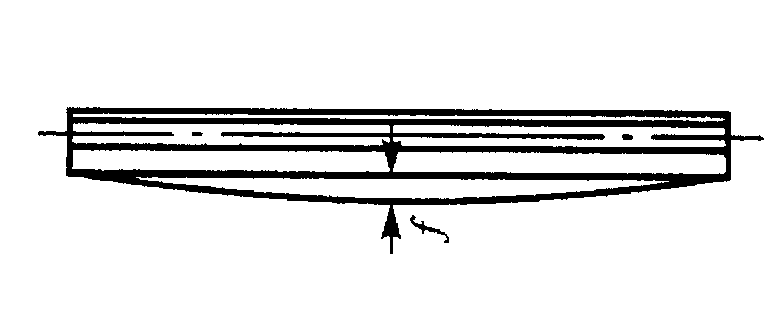

3	主梁的水平旁弯（在承轨梁上盖板测量）		f≤1/2 000S，但对正轨箱形梁*大不超过20㎜，且必须向外弯，对偏轨箱形梁，衍架梁及单腹板梁*大不超过15㎜

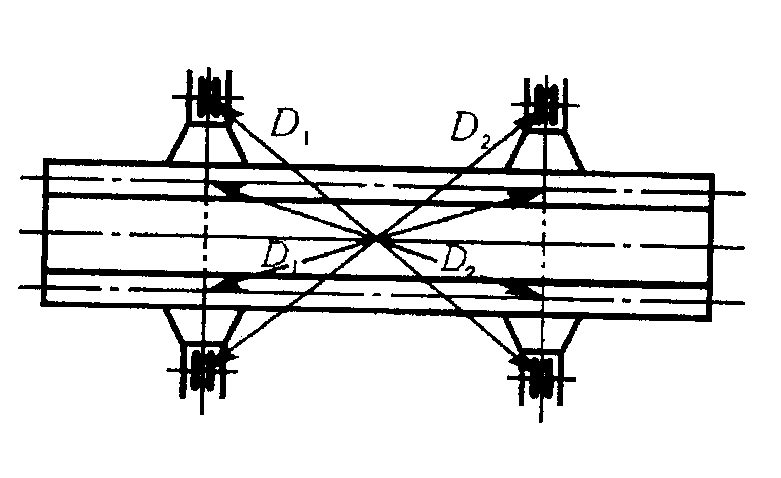

4	桥架对角线偏差 │D1-D2│		│D1-D2│≤5

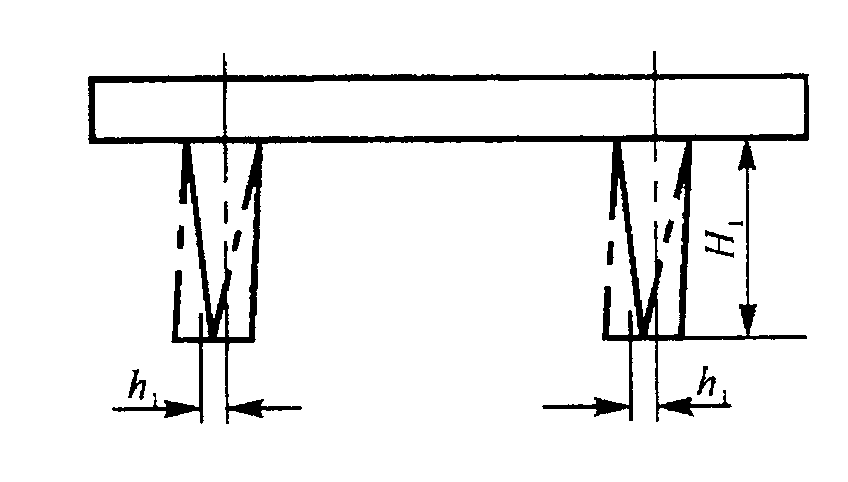

5	支腿垂直度		h1≤1/2 000H1

　　2、龙门吊起重机电气设备


　　(1)电气部分


　　起重机电气系统的设计符合GB3811-2008《起重机设计规范》和GB6067-2010《起重机械**规程》的各项规定。起重机的电气设备能够保证机械的传动性能、电气的监控及保护性能**、准确和可靠。在起重机发生紧急情况下，操作人员能够在司机室切断电源,**停车。


　　(2)供电


　　起重机供电电源为三相交流电源,电压380V±10%,频率50HZ。大车供电采用驾驶室对侧集电器取电。


　　(3)电气保护


　　1)短路及过载保护


　　起重机总受电屏、控制屏进出电源设置断路器、控制回路设置小容量断路器，使各机构在短路，过载等事故状态下，迅速与电源脱离,以达到保护设备及人机**的目的。


　　2)失压保护


　　在总受电屏及机构控制屏中，用线路接触器作为失压保护装置，当供电电源中断时,能够自动断开电源。


　　3)零位保护


　　司机室的联动台凸轮控制器手柄上设有零位连锁，达到零位的目的。即当起重机开始运转前和失压恢复供电时，必须将控制器的手柄置于零位，各机构的电动机才能启动工作。


　　4)紧急断电保护


　　司机室内设有紧急断电按钮，当起重机发生紧急情况时，随时方便地切断控制回路电源，从而使主回路断电，确保起重机的**运行。


　　5)起升,行程限位保护


　　起升启动加软启动，起升机构设有双限位开关，可保证吊钩上升到极限位置时切断电源，大车、电葫芦运行到极限位置时切断控制回路电源，使主回路断电，从而达到减速和停车的目的，确保起重机的**运行。


　　6)门开关保护


　　进入起重机的门和桥架斜梯门上均设有**开关。当其中任意一个**开关断开时，总接触器即自动断开，可避免误入大车走台造成事故。大车上车门设联系按钮。


　　7)超载保护


　　主、副起升机构配置超载限制器，具有报警功能，当载荷达到额定起重量的90%时，能发出提示性报警信号，当起重量超过额定起重量时，能自动切断起升动力源，并发出禁止性报警信号。


　　8)控制柜,端子箱防护等级IP55，端子箱采用下部或侧部进线上部做防雨，槽盖加防脱落装置。


　　(4)操纵方式


　　1)司机室设有总电源和控制电源开关状态信号指示灯。


　　2)司机室设置交流220V电源插座及三相380V电源，备接其它电气设备。


　　3)司机室设有36V插座，以便于检修作业。


　　4)司机室用交流220V/40W荧光灯具照明，以满足照度不低于200LX的要求。龙门起重机施工**


　　(5)照明信号


　　1)照明及信号部分设有专用的隔离变压器。原边进线电压为交流380V，副边出线电压为交流220V，交流36V。交流220V为起重机照明电源;交流36V为起重机**信号和检修电源。照明变压器从主接触器上端引线，以保证主接触器断电时，照明回路不断电。


　　2)设有报警装置,开车时起提示作用，在司机室通过脚踏开关控制。


　　(6)龙门吊起重机的接地


　　1)起重机的金属结构及所有电气设备的金属外壳，电缆金属外皮和变压器的低压侧均有可靠的接地。


　　2)接地线连接用不小于150mm2扁钢或10 mm2的铜线，用焊接法连接。


　　3)起重机轨道的接地电阻，以及起重机上任何一点的接地电阻均不大于2欧姆。


　　(7)其它


　　1)起重机上布线采用截面积不小于2.5 mm²的铜导线。


　　2)总受电屏和各机构控制屏中的布线采用铜导线和铜排。


　　以上就是关于龙门吊起重机质量保证措施的相关内容，如果想要了解更多相关内容，请持续关注我们。

　　
